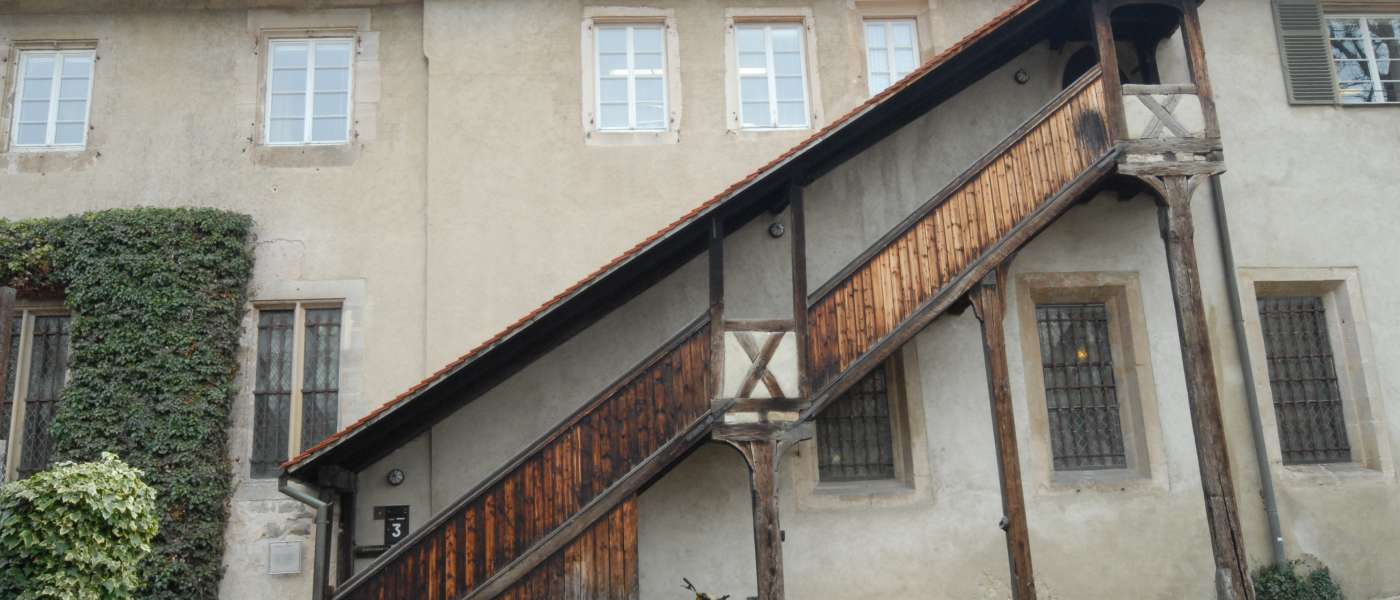

Kloster, Winterrefektorium

Tübingen-Bebenhausen

Auftraggeber

Vermögen und Bau BW, Amt Tübingen

Datum

November 2006

Leistung

Bauaufnahme und Baugeschichtliche Untersuchung

Risse und Schäden im Winterrefektoriums veranlassten Vermögen und Bau Baden-Württemberg, Amt Tübingen zu einer umfangreichen Bestandserfassung des Westflügels aus dem 13. Jh. Eine verformungsgerechte Bauaufnahme in den Genauigkeitstufen III und IV soll Grundlage für die statische Analyse sein und Aufschluss über die Konstruktion geben. Eine baugeschichtliche Untersuchung und archivalische Recherchen sind ebenfalls Teil der Voruntersuchungen für die anstehende Sanierung.

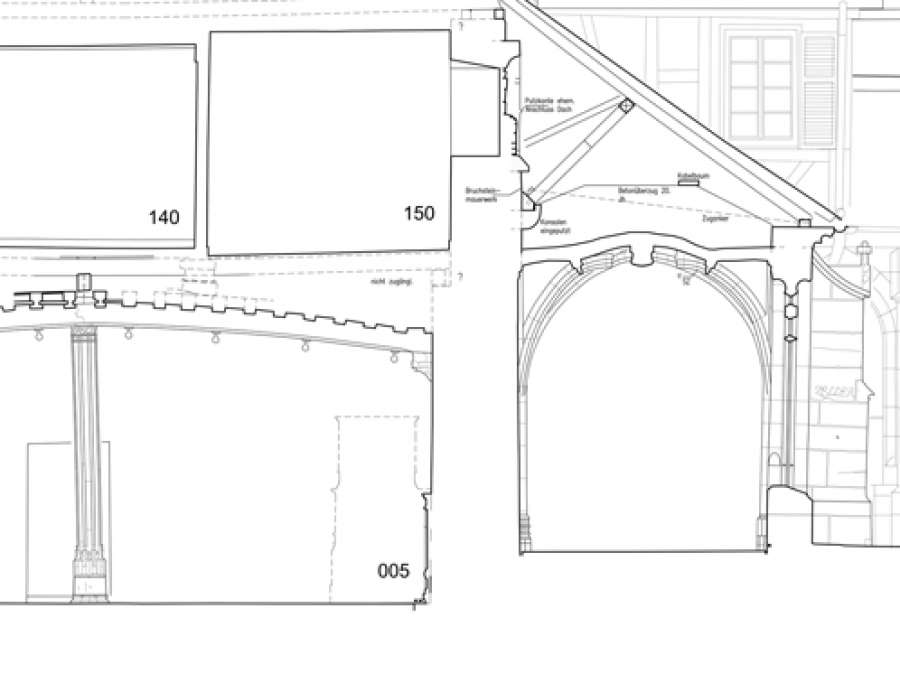

Planausschnitt des Querschnittes durch das Winterrefektorium

Die Pläne wurden mit einem reflektorlosen Tachymeter porträtierend vor Ort erfasst und direkt über eine Schnittstelle mit einer speziellen Software in ein CAD – System überführt. Die Datenausgabe erfolgt in allen gängigen Datenformaten (dxf, dwg, pdf). Insgesamt wurden gemessen:
Vier Grundrisse (Erdgeschoss, Obergeschoss, 1. Dachgeschoss, 2. Dachgeschoss), vier Querschnitte, zwei Längsschnitte und vier Ansichten.

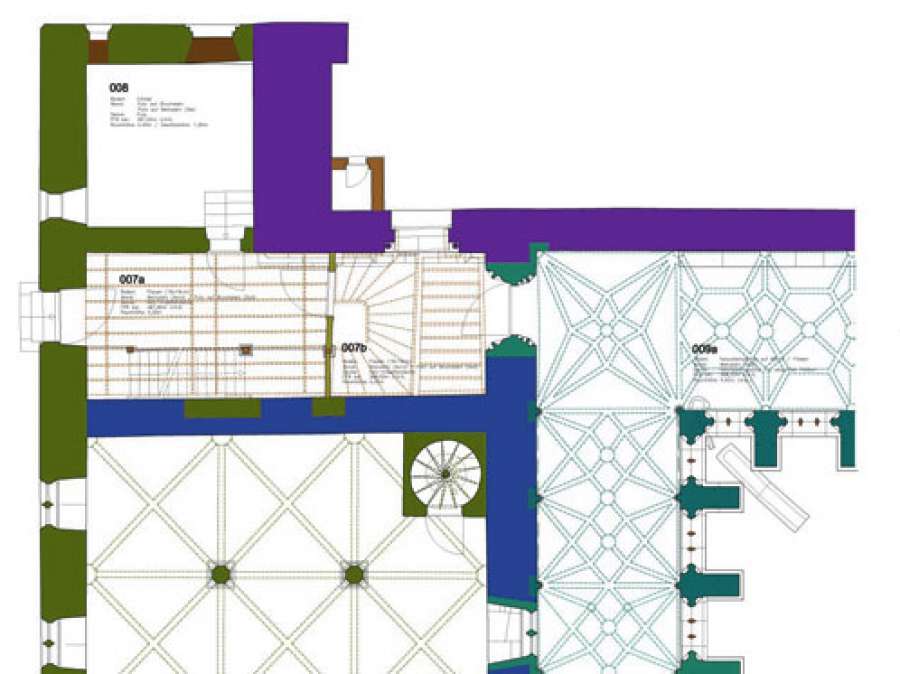

Planausschnitt des Bauphasenplanes im Erdgeschoss

Mehr Informationen zu den Aufmaßarbeiten und zur Baugeschichte des Westflügels finden Sie in der Datenbank Bauforschung
(link: Westflügel mit Winter- und Laienrefektorium).
