Dachreiter, Altes Rathaus

Tübingen

Auftraggeber

Stadt Tübingen

Datum

Juni 2016

Leistung

Verformungsgerechte Bauaufnahme

Das Alte Rathaus in Tübingen befindet sich mitten in der historischen Altstadt am Marktplatz. Neben seiner kunstvoll bemalten Fassade und der astronomischen Uhr ist sein Dachreiter ein weiteres markantes Merkmal des im Ursprung mittelalterlichen Gebäudes.

Ansicht von Osten in der verformungsgerechten Bauaufnahme.

Als Grundlage für eine Voruntersuchung im Zuge der Sanierung des Dachreiters wurde eine verformungsgerechte Bauaufnahme angefertigt. Da der Dachreiter zum Zeitpunkt der Bauaufnahme eingerüstet war, war ein tachymetrisches Aufmaß nur von innen möglich. Das Gerüst erlaubte dafür eine detaillierte Handaufnahme des Außenbereichs.

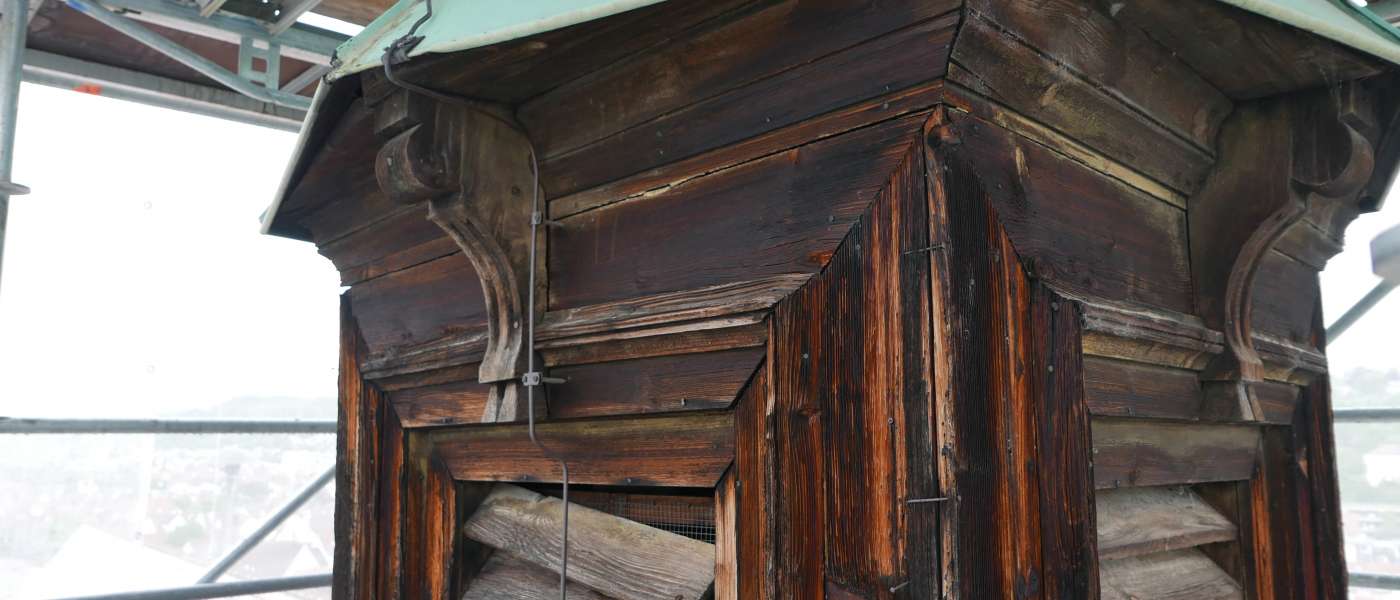

Als vorbereitender Schritt für die Bauaufnahme der historischen Balkenkonstruktion wurde zunächst die darüber liegende Fassade dokumentiert, bevor sie anschließend möglichst zerstörungsfrei rückgebaut und eingelagert wurde.
Dadurch wurde die ältere Balkenkonstruktion darunter freigelegt und konnte ebenfalls dokumentiert werden. Sie ist nun nach außen hin sichtbar.

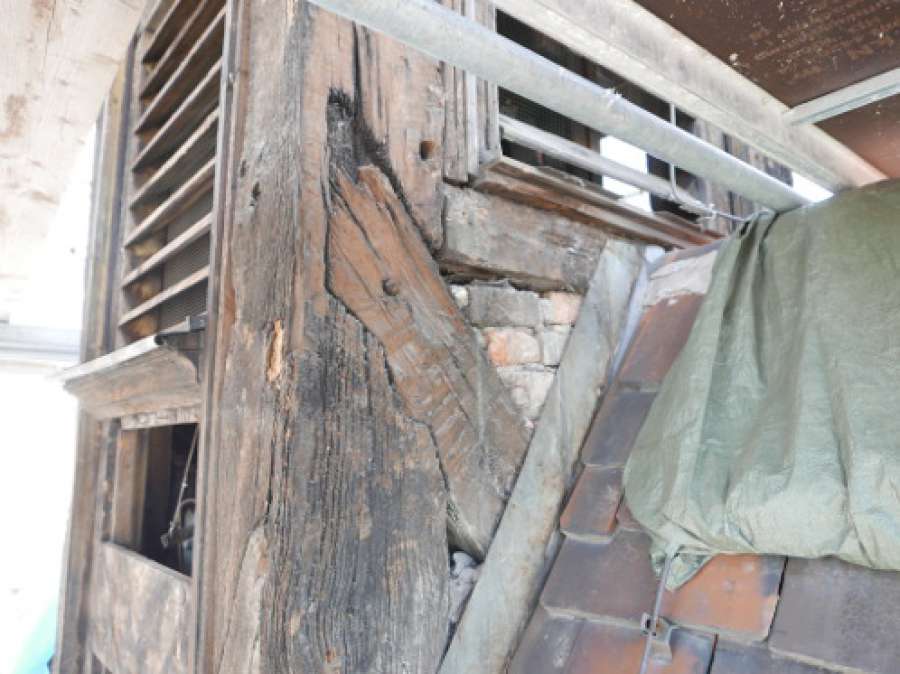

Freigelegte historische Balkenkonstruktion.

Die Bauaufnahme erfolgte auf Plangrundlagen von Stefan Uhl, Benno Willburger und Thomas Weithman.
Wir freuen uns darüber einen Teil zur Sanierung des Tübinger Dachreiters beigetragen zu haben.

22. September 2016
Eileen Purnama
