Goethe-Gymnasium

Freiburg

Auftraggeber

Gebäudemanagement der Stadt Freiburg

Datum

Juni 2015

Leistung

Bauaufnahme GS III - Fassadenaufmaß

Die historistischen Fassaden des denkmalgeschützten Schulgebäudes von 1891 sind von einer reichen Bauzier und aufwendigen Gestaltung geprägt. Die Natursteinfassade des Goethe-Gymnasiums weist Alterungsspuren und Schädigungen auf, die eine Sanierungsmaßnahme in naher Zukunft erforderlich machen. So wurde die gesamte Gebäudehülle vor Ort mittels terrestrischem Laserscan erfasst und anschließend aus dem 3D-Modell im Büro die Fassadenabwicklungen durchgezeichnet.
Als Ergebnis liegen dem Bauherrn nun präzise, maßhaltige CAD-Pläne der Fassaden vor. Für eine reibungslose Weiterverarbeitung der Daten wurden bereits alle Steinkonturen mit geschlossenen Polylinien gezeichnet.

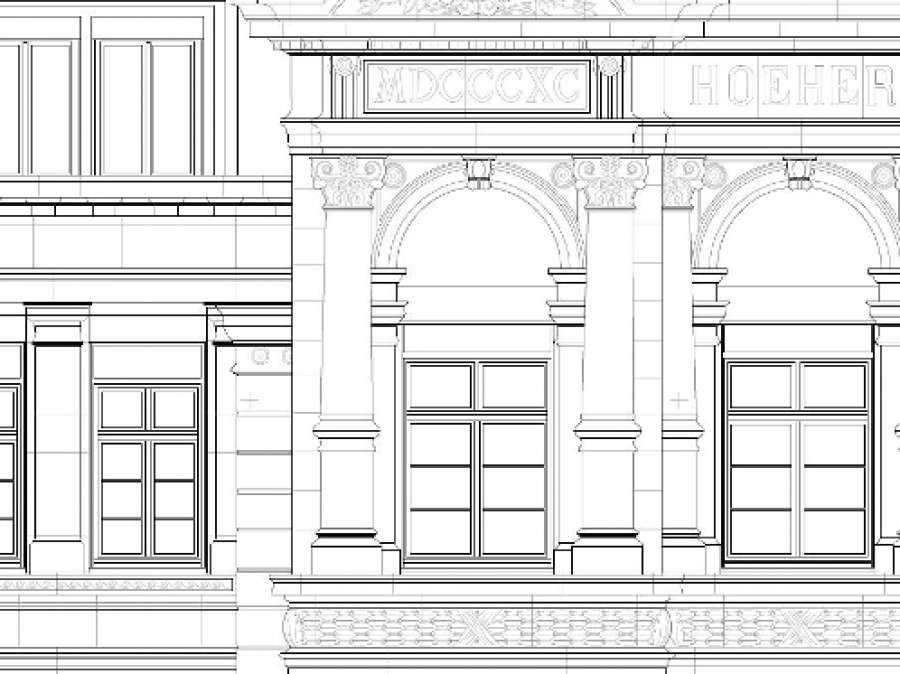

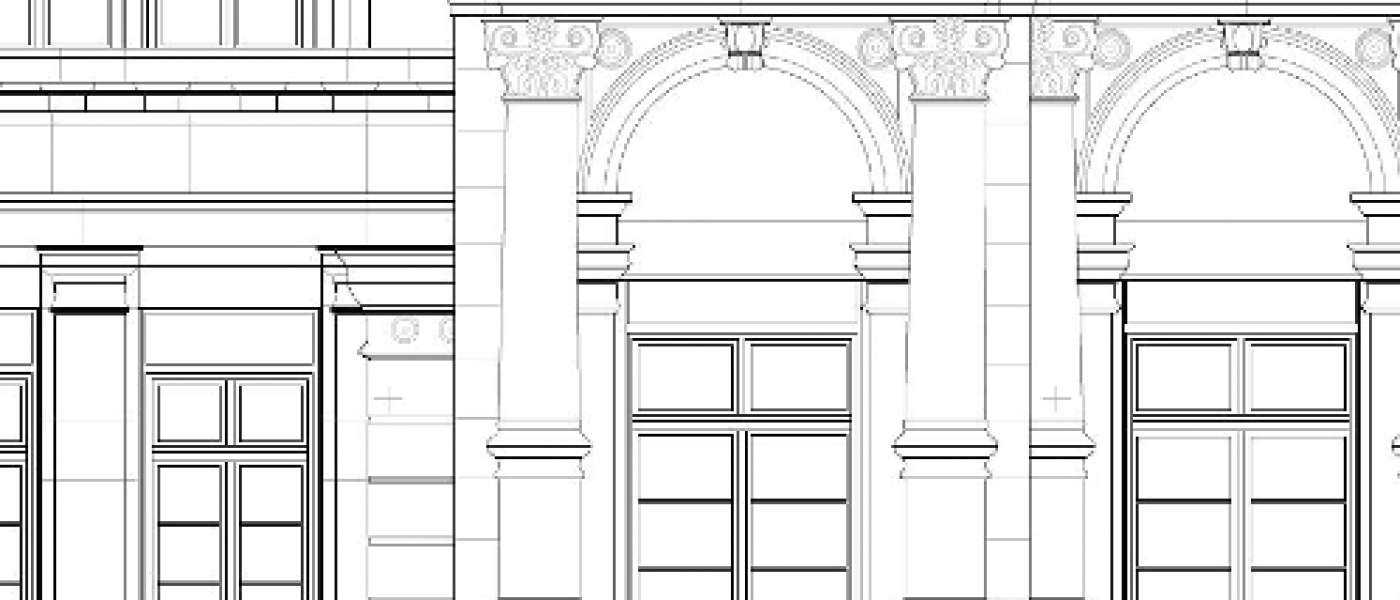

Planausschnitt des Aufmaßes

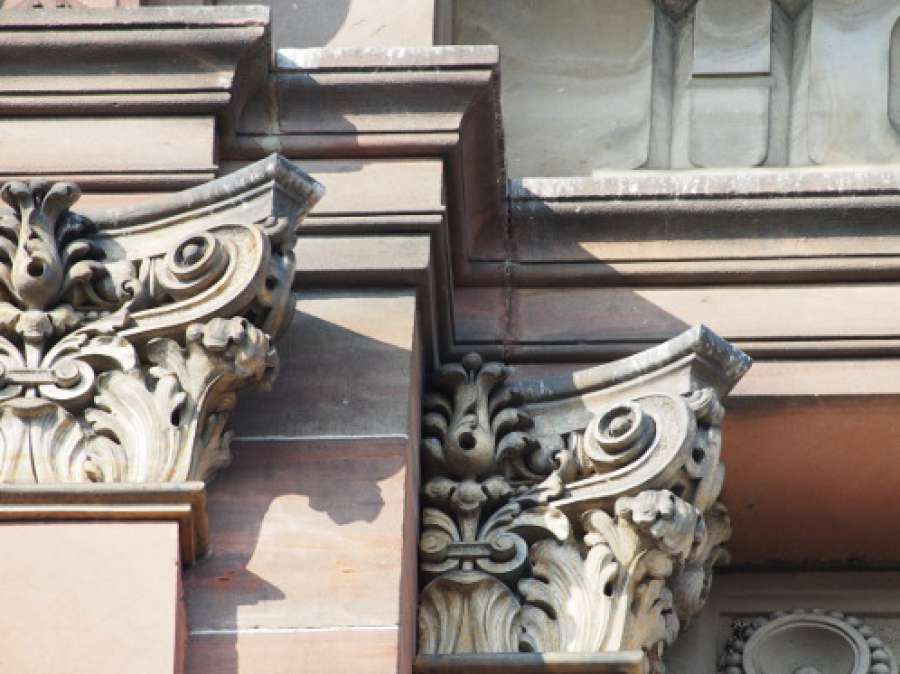

Ausschnitt der Fassade, im Plandetail dargestellt

Die Datenlage ermöglicht es uns, dem Bauherrn auf Wunsch auch im Nachhinein noch weitere Pläne wie z.B. Konturlinien auf verschiedenen Geschossen oder an beliebigen Schnittlinien zu erstellen.

Projekt in Zusammenarbeit mit Ing.-Büro N. Wüsteney, Esslingen.

18. August 2015
Jana Kronawitt
